特品部

Special Items

特品部

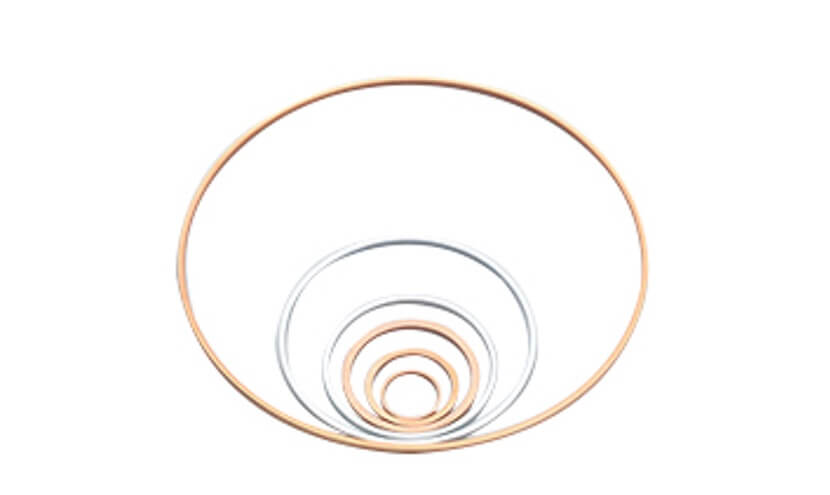

メタルシール

メタルシールは、高温・高圧・超高真空・極低温などの過酷な条件下で確実なシール性を発揮します。
下表を参考に、流体、圧力、湿度などの使用条件、必要とされる要求性能から、最適なシール形状を選定ください。

Oリング Cリング サンカップ レジリエントシール ボスシール フレアシール
断面形状 Oリング Cリング サンカップ レジリエントシール ボスシール フレアシール
温度範囲 -270~700[℃] -253~800[℃] -253~400[℃] -253~800[℃] -253~800[℃] -253~800[℃]
圧力範囲 1.33×10-10[Pa] 1.33×10-10[Pa] 1.33×10-10[Pa] 1.33×10-8[Pa] 1.33×10-8[Pa] 1.33×10-8[Pa]
300[MPa] 80[MPa] 21[MPa] 50[MPa] 50[MPa] 50[MPa]
材料 SUS321 SUS304 ジャケット: インコネルX-750 インコネルX-750 ニッケル、銅、
SUS316L インコネルX-750 SUS316L, A286 アルミニウム
インコネル600 ニッケルばね: SUS304 SUS304
SUS304
表面処理 金、銀、銅、 金、銀、銅、 表面被覆なし 金、銀、銅、 金、銀、銅、 表面被覆なし
ニッケル ニッケル (表面粗さ0.4S以下) ニッケル ニッケル
インジウム等 インジウム等 インジウム等 インジウム等
のめっき のめっき のめっき のめっき
PTFEコーティング PTFEコーティング PTFEコーティング PTFEコーティング
サイズ 外径 外径 外径 外径 外径 外径
6.3~2000[mm] 20~200[mm] 4.4~80[mm] 10~260[mm] 15~42[mm] 6~60[mm]
締付力 490~4218[N/cm] 490~1275[N/cm] 1472~2943[N/cm] 392~785[N/cm] —– —–
{50~430[kgf/cm]} {50~130[kgf/cm]} {150~300[kgf/cm]} {40~80[kgf/cm]}
復元量 0.05[mm] 0.05~0.15[mm] 0.1~0.15[mm] 0.1~0.2[mm] 0.1~0.2[mm] —–
特徴 ・最も実績のあるメタルシールです。 ・超高圧から超高真空までの幅広い用途でシール性を発揮します。 ・(めっきは最大外径1200mmまで) ・メタルOリングに比べ締付力が小さい条件で使用可能です。 ・超高真空までシール可能です。 ・金型成形により、大型精算が可能です。 ・復元量が大きく、温度・圧力サイクルに対しシール性を維持します。 表面被覆なしで性能を発揮します。 ・Cリングと比較しても、更に低い締付力で使用可能です。 ・復元量が大きく、フランジのたわみ、温度・圧力サイクルに対しシール性能を維持します。 AS4395のフィッティングエンド、WS33649のねじ込み継ぎ手のガスケットです。 MS24395のフィッティングエンドとフレアーチューブ間のガスケットです。 ・長寿命で再使用が可能です。 ・高圧ガスでの使用が可能です

カタログ

メタルOリング [PDF / 545KB]このファイルはPDFです。
メタルシール [PDF / 5.20MB] このファイルはPDFです。
