特品部

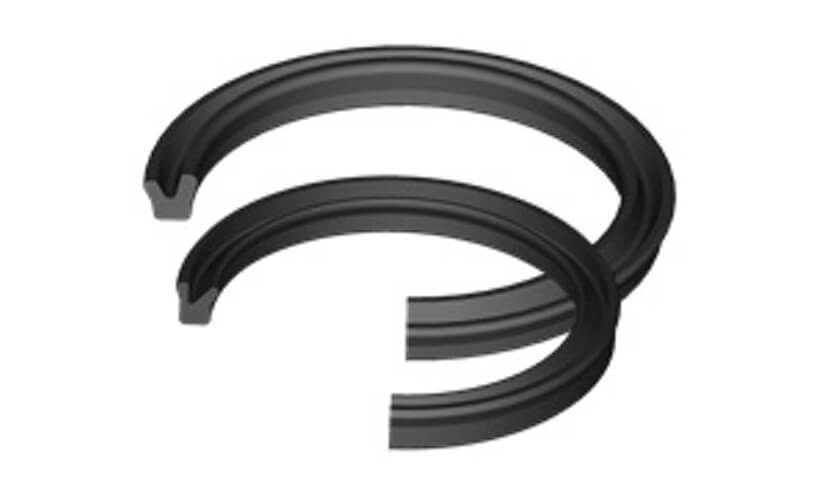

Uパッキン＆ロッドワイパ
用途により各種形状、材料を用意しています。 また、使用条件に応じた個別設計の提案、製造を致します。
| Uパッキン | ロッドワイパ | |||
|---|---|---|---|---|
| 用途 | 油圧用 | 空気圧用 | 空気圧、無給油 | 一般用 |
| 高圧用 | 低油圧用 | 用定圧、低摩擦用 | ||
| 呼び番号 | UD×× | DUP×× | DOL×× | RW×× |
| 断面形状 | ||||
| 材料 | ニトリルゴム | ニトリルゴム | ニトリルゴム | ニトリルゴム |
| 使用温度範囲(℃) | -40～+90 | -30～+90 | -30～+90 | -40～+90 |
| 最高使用圧力 | 13.7 {140} | 1.0 {10} | 1.0 {10} | － |
| MPa{kgf/cm2} | （バックアップ | |||
| リングなし） | ||||
| 34.3 {350} | ||||
| （バックアップ | ||||
| リング併用） | ||||
カタログ
空気圧用シール [PDF / 17.9MB]
油圧用シール [PDF / 918KB]
